保溫夾套閘閥
本閥適用于公稱壓力PN1.0～10.0MPa、Class150～600、JIS10K～20K，工作溫度-29～425℃（碳鋼）、-40～500℃（不銹鋼）的管路上作啟閉用，并能保溫和防止介質結晶。
選用不同的材質，可分別適用于重油、膠類、硝酸、醋酸、強氧化性介質及尿素等多種介質。
設計標準
設計制造 | 結構長度 | 連接法蘭 | 壓力溫度等級 | 試驗與檢驗 |
GB12234
| 廠標 | ANSI B16.5 | ANSI B16.34
| API598 JB/T 9092
|
閥體材料： A105 、 F5 、 F11 、 F22 、 304 、 304L 、 316 、 316L 、 LF2 等。
驅動方式： 手動、連接形式 承插焊、內螺紋、對焊、法蘭。

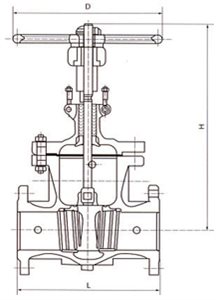

保溫閘閥安裝尺寸
GB 1.6Mpa | ||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
D0 | 200 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 |
GB 2.5Mpa | ||||||||||
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
H | 310 | 355 | 375 | 435 | 500 | 615 | 675 | 815 | 970 | 1145 |
D0 | 240 | 240 | 280 | 300 | 320 | 360 | 400 | 450 | 560 | 640 |
