DZ41W-150/300/600LB 美標低溫閘閥
執行標準
項目 | 設計制造 | 壓力 - 溫度基準 | 結構長度 | 法蘭連接試驗 | 試驗與檢測 |
標準 | API600 | ANSIB16.34 | ANSI16.10 | ANSIB16.5 | API598 |
序號 | 名稱 | 材質 |
1 | 閥體 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
2 | 閥板 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
3 | 閥桿 | ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L |
4 | 墊片 | 柔性石墨+不銹鋼 |
5 | 雙頭螺栓 | ASTM 193-B7、A320-B8、A193-B8M |
6 | 六角螺母 | ASTM A194-2H、A194-8、A194-8M |
7 | 閥蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
8 | 波紋管組件 | ASTM A182-F304、F316、F321、F304L、F316L |
9 | 填料 | 柔性石墨 |
10 | 填料壓蓋 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
11 | 支架 | ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M |
12 | 閥桿螺母 | 銅合金 |
13 | 手輪 | ASTM A536 Gr.60-40-18、A216-WCB |
三、美標波紋管閘閥技術規范：
結構形式 | BB-BG-OS & Y |
驅動方式 | 手動 |
電動 | |
設計標準 | API1600、API6D |
結構長度 | ASME B16.10 |
連接法蘭 | ASME B16.5 |
試驗和檢驗 | API598、API6D |
四、美標波紋管閘閥產品性能規范：
公稱壓力（LB） | 殼體試驗壓力（MPa） | 密封試驗壓力(MPa) | 適用溫度(℃) | 使用介質 |
150 | 3.0 | 2.2 | ≤350℃ | 水、蒸汽、油品等 |
300 | 7.5 | 5.5 | ||
600 | 15.0 | 11.0 | ||
900 | 22.5 | 16.5 |

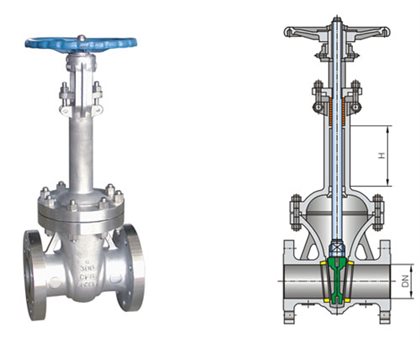

五、美標波紋管閘閥連接尺寸及重量：
型號 | DZ41-150LB | ||||||||||||||
壓力 等級 | 150LB | ||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
L | 108 | 117 | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 950 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量 | 8 | 9 | 10 | 15 | 22 | 30 | 42 | 55 | 70 | 100 | 140 | 180 | 250 | 350 | 450 |
型號 | DWZ41-300LB | ||||||||||||||
壓力 等級 | 300LB | ||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
L | 140 | 152 | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 |
H | 300 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量 | 9 | 10 | 12 | 18 | 25 | 38 | 53 | 70 | 88 | 125 | 175 | 225 | 310 | 440 | 560 |
型號 | DWZ41-600LB | ||||||||||||||
壓力 等級 | 600LB | ||||||||||||||
口徑 | mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
in | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | 21/2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 |
H | 200 | 210 | 250 | 260 | 290 | 370 | 398 | 440 | 490 | 530 | 580 | 670 | 760 | 850 | 980 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量 | 11 | 13 | 16 | 24 | 32 | 50 | 70 | 90 | 105 | 165 | 230 | 300 | 400 | 570 | 730 |
