高溫一體式球閥

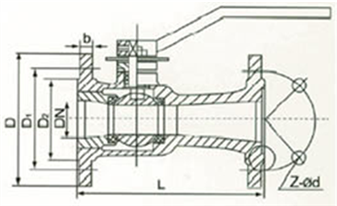

高溫一體式球閥外形尺寸圖
整體法蘭高溫排污球閥其特點為啟閉快，無流阻；閥內的密封圈具有高強度、高耐磨、回彈性強等優點，故密封可靠，使用壽命長，大量用于石油、化工等行業,蒸汽等管道作介質流動啟閉器；為了防止因介質流速較快而導致密封面損壞，故要求在使用中將閥門全開或全關，不允許將閥門部份開啟。
本公司設計整體高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命高。具有性能穩定、密封可靠、摩擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃。
替代閘閥QZ41M-16C P QZ41M-25Q
DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 240 | 250 | 265 | 280 | 300 | 325 | 350 | 400 |
D | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
b | 18 | 20 | 20 | 22 | 24 | 26 | 28 | 30 |
z-фd | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 8-23 |
替代截止閥 QJ41M-16C P QJ41M-25Q
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 180 |
D | 65 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 125 | 245 | 280 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 160 | 210 | 240 |
D2 | 43 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 |
b | 16 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 24 | 26 | 28 |
z-фd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 |
替代排污閥 QJ41M-16Q.C.P
DN | 25 | 32 | 40 | 50 | 65 | 80 |
L | 160 | 180 | 230 | 250 | 265 | 265 |
D | 115 | 135 | 145 | 160 | 180 | 180 |
D1 | 85 | 100 | 110 | 125 | 145 | 145 |
D2 | 65 | 78 | 85 | 100 | 120 | 120 |
b | 16 | 18 | 18 | 20 | 20 | 20 |
z-фd | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 |
