SH系列過熱蒸汽疏水閥
SH系列雙金屬片蒸汽疏水閥產品圖 SH600 SH-900
較大工作壓力：62kg/cm2,較大排量5,134kg/h
SH系列雙金屬片蒸汽疏水閥是使用在足過熱或低負荷工況下的疏水閥，使用壽命久。具有以下優點：結構緊湊、重量輕、適用于高溫高壓等工況，使用壽命長，易于在線維修，具有故障開啟功能，耐水擊，具有多種接管和連接規格，內置過濾器，啟動負荷大，靜音排水，對連接管的長度不敏感。
SH系列雙金屬片疏水閥能在過熱工況下進行大負荷啟動疏水。獨特的雙金屬部件可以在過熱蒸汽進入疏水閥之前嚴密關閉疏水閥，防止損失蒸汽。SH系列裝有鈦閥瓣和閥座，在過熱蒸汽系統的惡劣工況下，能確保很長的使用壽命。
技術特性
疏水閥用熔模鑄造碳鋼 (SH600型)、熔模鑄造不銹鋼(SH900型)制成，帶內置不銹鋼過濾器，可以在線維修。蒸汽疏水閥裝有疊層鎳鉻雙金屬機構和鈦閥瓣閥座，能在規定壓力溫度范圍內用于低負荷過熱工況

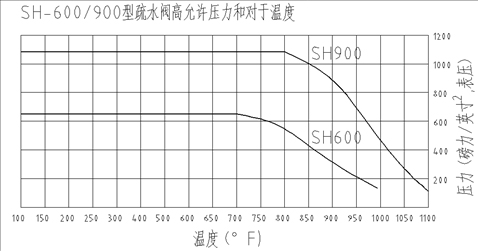

較高操作條件
較高允許壓力 (容器設計)：
SH一600型：400℃下，41kg/cm2，表壓
SH一900型：482℃下，62kg/cm2，表壓
較高操作壓力：
SH一600型：600Psi (41kg/cm2), 表壓
SH一900型：900Psi (62kg/cm2), 表壓
建議較低使用壓力：
SH一600型：200Psi,(14kg/cm2)，表壓
SH一900型：200Psi,(14kg/cm2)，表壓
接管
SH-600型：美國標準錐管螺紋管(NPT),英國標準螺紋管(BSPT),承插焊或法蘭連接。
SH-900型：承插焊、對接焊和法蘭連接。
材質
SH—600型：
閥體和閥蓋：美國材料試驗學會標準ASTM A216 WCB
閥瓣和閥座：鈦
機構：鎳—鉻和不銹鋼
過濾器：不銹鋼
SH一900型：
閥體和閥蓋：美國材料試驗學會標準ASTM A351 CF8M
閥瓣和閥座：鈦
機構：鎳—鉻和不銹鋼
過濾器：不銹鋼
主要外形結構尺寸
型號 | SH-600 | SH-900 | ||
接管 | 英寸 | 毫米 | 英寸 | 毫米 |
1/2,3/4 | 15,20 | 1/2,3/4,1 | 15,20,25 | |
”B”高度 | 3-1／2 | 9l | 4-1／2 | 115 |
”C”接管端面間距 | 4-5／8 | 117 | 6-1/4 | 158 |
”D”接管中心線至疏水閥頂 | 2-13/16 | 72 | 3-3／4 | 95 |
"E"寬度 | 3-1/8 | 79 | 3-3／4 | 95 |
*”BB” | -- | -- | 11—1/8* | 282* |
重量,磅(于克) | 5(2．3) | 10(4．4) | ||

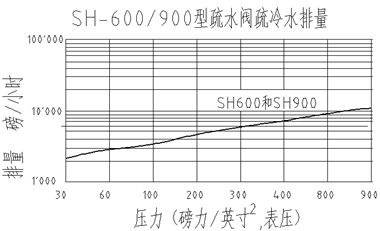

排量表
選型：
選則主要依據：
1．凝結水負荷kg/h(確定排量)； 2．所選用的安全系數，一般為2—3之間；
3．壓差 MPa； 4.大允許壓力MPa。
訂購:
1、給出型號；2、給出連接尺寸(如果要求法蘭連接,請給出詳細的法蘭類型)
