Y42X直接作用式薄膜彈簧減壓閥
Y42X型直接作用彈簧薄膜式減壓閥外形尺寸圖
結構特點和用途
Y42X型直接作用彈簧薄膜式減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。本產品在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。
主要零部件材料
Y42X型彈簧式減壓閥零件名稱 | 零件選用材料 |
閥體 閥蓋 底蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
活塞 | 2Cr13 |
缸套 | 2Cr13/25(鍍硬鉻) |
密封圈 | 丁腈橡膠 |
O型圈 | 丁腈橡膠 |
調節彈簧 | 60Si2Mn |
膜片 | 夾織物丁腈橡膠 |
主要技術參數和性能指標
Y42X型直接作用減壓閥公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
流量特性偏差(Mpa)P2G | GB12244-1989 | ||
壓力特性偏差(Mpa)△P2P | GB12244-1989 | ||
工作溫度 | 0℃-80℃ | ||
滲漏量 | 0 | ||
*：殼體試驗不包括膜片、閥蓋 | |||
流量系數(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 2 | 3.5 | 4 | 4.5 | 14 | 14.5 | 15 | 60 | 64 | 120 | 140 | 230 | 350 | 520 | 690 | 950 | 1400 |
主要連接尺寸
Y42X型減壓閥公稱通徑DN | 外形尺寸 | ||
L | H | Hl | |
15 | 160 | 225 | 90 |
20 | 160 | 265 | 98 |
25 | 180 | 265 | 110 |
32 | 200 | 265 | 110 |
40 | 220 | 320 | 125 |
50 | 250 | 320 | 125 |
65 | 280 | 325 | 130 |
80 | 310 | 385 | 160 |
100 | 350 | 385 | 170 |
125 | 400 | 430 | 200 |
150 | 450 | 430 | 210 |
200 | 500 | 560 | 240 |
250 | 650 | 690 | 290 |
300 | 800 | 800 | 335 |
350 | 850 | 880 | 375 |
400 | 900 | 980 | 405 |
450 | 900 | 1100 | 455 |
500 | 950 | 1130 | 465 |

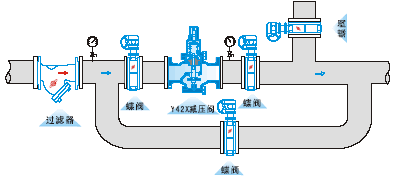

安裝示意
