YG型管道過濾器

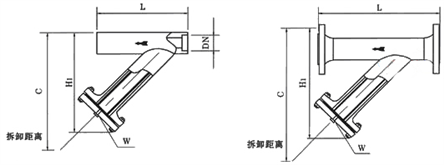

YG型過濾器外形尺寸圖
用途:
本公司YG型過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。
特點:
通流快速，故壓力損失小,抗污性強，排渣方便。有錐管螺紋承插焊式、法蘭式。
主要性能規范
公稱壓力/PN(MPa) | 工作溫度℃ | 濾網目數 | 適用介質 |
2.0 150LB | 300 | 20～150 | 蒸汽、空氣 |
5.0 300LB | 425 | 20～150 |
主要零部件材料表
零件名稱 | 閥體 | 濾網蓋 | 濾芯網 | 墊片 |
材料 | 碳鋼、不銹鋼 | 碳鋼、不銹鋼 | 不銹鋼 | 柔性石墨 |
連接尺寸
公稱壓力 | 連接方式 | 公稱通徑 | 外形尺寸 mm | 公稱壓力 | 連接方式 | 公稱通徑 | 外形尺寸 mm | W（in） | |||||
L1 | L2 | C | L1 | L2 | C | ||||||||
PN-2.0 | 錐管螺紋 | 15 | 130 | 250 | 160 | PN-2.0 | 法蘭 | 15 | 260 | 280 | 177 | RC3/8" | |
20 | 130 | 250 | 165 | 20 | 280 | 308 | 196 | ||||||
25 | 140 | 250 | 170 | 25 | 290 | 322 | 208 | ||||||
32 | 160 | 300 | 195 | 32 | 310 | 353 | 227 | ||||||
40 | 170 | 300 | 200 | 40 | 320 | 367 | 238 | ||||||
50 | 180 | 320 | 215 | 50 | 300 | 339 | 240 | RC1/2" | |||||
65 | 65 | 340 | 382 | 274 | |||||||||
80 | 80 | 380 | 438 | 307 | |||||||||
PN-5.0 | 錐管螺紋 | 15 | 130 | 250 | 169 | PN-5.0 | 法蘭 | 15 | 260 | 280 | 181 | RC3/8" | |
20 | 130 | 250 | 179 | 20 | 280 | 308 | 205 | ||||||
25 | 140 | 250 | 182 | 25 | 290 | 322 | 215 | ||||||
32 | 160 | 300 | 209 | 32 | 310 | 353 | 234 | ||||||
40 | 170 | 300 | 217 | 40 | 320 | 354 | 250 | ||||||
50 | 190 | 320 | 230 | 50 | 350 | 396 | 254 | RC1/2" | |||||
65 | 65 | 370 | 438 | 286 | |||||||||
80 | 80 | 400 | 523 | 317 | |||||||||
