Z型多回轉電動執行器系列
多回轉閥門電動裝置，通稱為Z型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。 它們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
按使用環境分： Z為普通型； ZW為戶外型； ZB為隔爆型； ZZ為整體型； ZT為調節型。
按輸出作用力分：有轉矩型和推力型。
本產品的性能符合JB/T8528-1997 《普通型閥門電動裝置技術條件》的規定。防爆型的性能符合GB3836.1-83 《爆炸性環境用防爆電氣設備通用要求》， GB3836.2-83 《爆炸性環境用防爆電氣設備隔爆型電氣設備“ d ”》及JB/T8529-1997 《隔爆型閥門電動裝置技術條件》的規定。
整體型 調節型

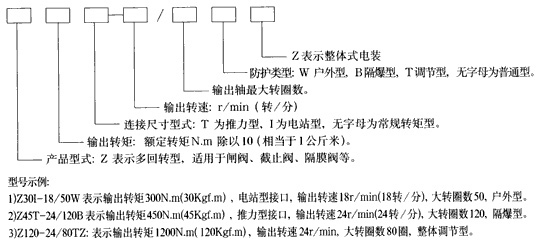

型號表示方法
主要技術參數
1、電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2、工作環境：
2.1環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
2.2相對溫度：≤90%(25℃時)
.2.3普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境 為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。（詳見GB3836.1）
.2.4防護等級：戶外型和防爆型為IP55（可訂制IP67）。
3、工作制：為短時10分鐘（可訂制30分鐘）。
型號規格和主要性能參數
注：如用戶需要，本廠可提供其它的轉速。
外形尺寸
型號 | 額定 | 公稱 | 大閥 | 大 | 手動 | 輸出 | 電機 | ||
型號 | 功率 | 電流 | |||||||
DZW5 | 50 | 20 | 28 | 10 | 1∶1 | 12 | YDF112 | 0.12 | 0.7 |
DZW10 | 100 | 40 | 28 | 50 | 1∶1 | 24 | YDF212 | 0.25 | 1.3 |
36 | YDF221 | 0.37 | 1.6 | ||||||
DZW15 | 150 | 40 | 28 | 50 | 1∶1 | 24 | YDF221 | 0.37 | 1.6 |
36 | YDF222 | 0.55 | 2.4 | ||||||
DZW20 | 200 | 100 | 40 | 50 | 1∶1 | 18 | YDF221 | 0.37 | 1.6 |
DZW30 | 300 | 100 | 40 | 50 | 1∶1 | 18 | YDF222 | 0.55 | 2.4 |
DZW45 | 450 | 150 | 48 | 120 | 1∶1 | 24 | YDF311 | 1.1 | 3.4 |
20∶1 | 36 | YDF312 | 1.5 | 4.5 | |||||
DZW60 | 600 | 150 | 48 | 120 | 1∶1 | 24 | YDF312 | 1.5 | 4.5 |
20∶1 | 36 | YDF321 | 2.2 | 6.5 | |||||
DZW90 | 900 | 200 | 60 | 120 | 1∶1 | 24 | YDF321 | 2.2 | 6.5 |
25∶1 | 36 | YDF322 | 3 | 9 | |||||
DZW120 | 1200 | 200 | 60 | 120 | 1∶1 | 24 | YDF322 | 3 | 9 |
25∶1 | |||||||||
DZW180 | 1800 | 325 | 70 | 150 | 25∶1 | 24 | YDF411 | 4 | 11 |
36 | YDF412 | 5.5 | 14 | ||||||
DZW250 | 2500 | 325 | 70 | 150 | 25∶1 | 24 | YDF412 | 5.5 | 14 |
DZW350 | 3500 | 700 | 78 | 120 | 25∶1 | 18 | YDF421 | 7.5 | 19 |
DZW500 | 5000 | 700 | 78 | 120 | 25∶1 | 18 | YDF422 | 10 | 26 |
注：如用戶需要，本廠可提供其它的轉速。
型號 | H | H1 | L | L1 | F | F1 | F2 | F3 | F4 |
DZW5 | 232 | 96 | 410 | 275 | 261 | 156 | 156 | / | 290 |
DZW10/15 | 320 | 135 | 565 | 340 | 441 | 215 | 235 | 286 | 370 |
DZW20/30 | 320 | 135 | 610 | 385 | 441 | 215 | 235 | 286 | 370 |
DZW45/60 | 425 | 172 | 755 | 510 | 552 | 235 | 270 | 320 | 337 |
DZW90/120 | 456 | 180 | 825 | 535 | 621 | 260 | 315 | 350 | 371 |
DZW180/250 | 585 | 250 | 870 | 564 | 710 | 295 | 322 | 380 | 415 |
DZW350/500 | 694 | 252 | 1162 | 764 | 710 | 408 | 408 | 456 | 415 |
注：F1為普通型，F2為戶外型，F3為防爆型，F4為整體型 | |||||||||
|
.連接尺寸
| |

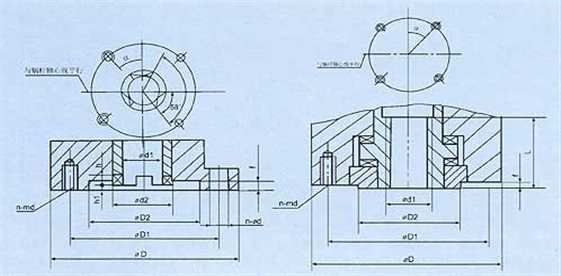

轉矩型的連接尺寸圖 | 推力型的連接尺寸圖 |
連接尺寸數據表
型號 | 轉矩型JB2920 | 推力型GB12222 | ||||||||||||||||||||
法蘭號 | D | D1 | D2 | h1 | f | h | d1 | d2 | d | n | a | 法蘭號 | D | D1 | D2 | f | d1 | d | L | n | a | |
DZW5/10 | 2 | 145 | 120 | 90 | 2 | 4 | 8 | 30 | 45 | M10 | 4 | 45° | F10 | 125 | 102 | 70 | 3 | T28 | M10 | 40 | 4 | 45° |
2I | 115 | 95 | 75 | 6 | 26 | 39 | M8 | |||||||||||||||
DZW20/30 | 3 | 185 | 160 | 125 | 10 | 42 | 58 | M12 | F14 | 175 | 140 | 100 | 4 | T40 | M16 | 55 | ||||||
3I | 145 | 120 | 90 | 8 | 30 | 45 | M10 | |||||||||||||||
DZW45/60 | 4 | 225 | 195 | 150 | 5 | 12 | 50 | 72 | ф18 | F16 | 210 | 165 | 130 | 5 | T48 | M20 | 70 | |||||
DZW90/120 | 5 | 275 | 235 | 180 | 14 | 62 | 82 | ф22 | F25 | 300 | 254 | 200 | T60 | M16 | 90 | 8 | 22.5° | |||||
5I | 230 | 195 | 150 | 12 | 50 | 72 | ф18 | |||||||||||||||
DZW180/250 | 7 | 330 | 285 | 220 | 3 | 6 | 16 | 72 | 98 | ф26 | F30 | 350 | 298 | 230 | T70 | M20 | 110 | |||||
DZW350/500 | 8 | 380 | 340 | 280 | 3 | 6 | 20 | 80 | 118 | ф22 | 8 | 22.5° | F35 | 415 | 356 | 260 | 5 | T75 | M30 | 150 | 8 | |
